LEDビジョン(大型ビジョン)のしくみ

1. LEDビジョンの画面構成について

LEDビジョンは、複数のキャビネットを連結させて構築します。

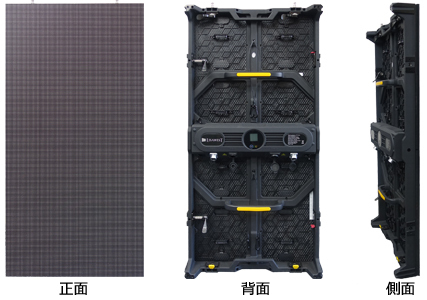

下は(W)500 mm × (H)1,000 mmのキャビネットの写真です。
LEDビジョンキャビネット写真


もし(W)4,000mm × (H)2,000mmのLEDビジョンを構築する場合は、このキャビネットを(W)8台 × (H)2台 = 16台を連結させて構築します。

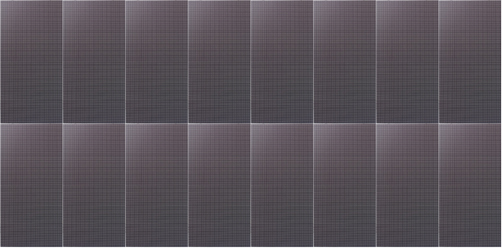

LEDビジョンの構成図


このキャビネットには様々な種類があり、画面サイズ、取付場所により、弊社で最適な機種を選定します。

2. LEDビジョンの放映システム

LEDビジョンは、それ単体ではただのモニターですので、映像を出力するためのシステムが必要です。以下システムサンプルをご紹介いたします。

 【システムサンプル 1 】


下図は、最もシンプルなシステムです。映像出力にはBright Sign(ブライトサイン)を使用しています。運用方法は、以下の通りです。


1.Windows PCで、放映データを作成する。
2.作成したデータをUSBメモリに格納する。
3.USBメモリをBright Signに差し込む。

※放映データ作成は、Bright Sign専用のソフトウェア(無料)が必要です。

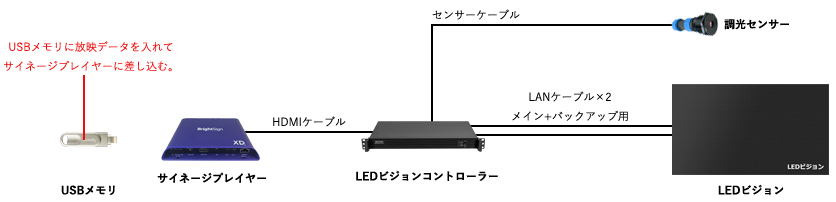

LEDビジョンシステム1



 【システムサンプル2】


下図は、スタンダードなシステムです。インターネット経由でWindows PCを遠隔操作し、運用することができます。(※VPNを使用して、本部にあるPCとサイネージプレイヤーを直接接続することもできます。)


【Windows PC遠隔操作の場合】
1.Windows PCに接続する。
2.接続したWindows PCで、放映データを作成する。
3.作成した放映データを、Windows PCからBright Signに直接送信する。

※放映データ作成には、Bright Sign専用ソフトウェア(無料)が必要です。

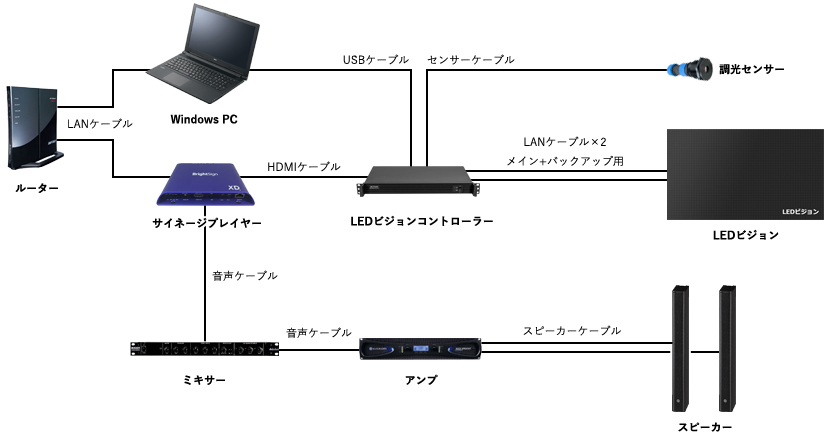

LEDビジョンシステム2



3. LEDビジョンで使用する主な機器

LEDビジョンコントローラー



LEDビジョンコントローラー

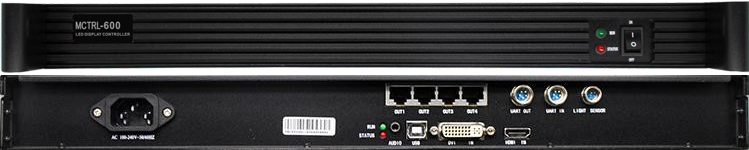

MCTRL600・・・現在弊社で最も多く使用しているコントローラーです。入力端子には、「HDMI」と「DVI」の2種類があります。「SDI」等、上記とは別の端子を使用したい場合は、異なる型式のコントローラーもご用意できます。


上のシステムサンプルにあるLEDビジョンコントローラーは、LEDビジョンの様々な機能を制御するデバイスです。運用時の大きな役割は以下の通りです。


1.入力された信号を、LEDビジョンに出力する。
2.LEDビジョンの明るさを調整する。


1.入力された信号を、LEDビジョンに出力する。
LEDビジョンはモニターですが、映像出力機器を直接接続することはできません。そのため、「映像出力機器」 → 「LEDビジョンコントローラー」 → 「LEDビジョン」と経由させる必要があります。

2.LEDビジョンの明るさを調整する。
明るさの調整は、「調光センサーを使用した自動調光」と、「時間帯を指定した自動調光」の2種類があり、それぞれ0%~100%の段階で調整が可能です。調光をする理由は、昼夜や天候による外光の変化に対応し、常時映像を見やすくするためです。また、必要以上に明るくならないため、使用電力の節約にもなります。
※屋内使用など光の環境に変化がない場所では、明るさ固定で運用する場合もあります。

サイネージプレイヤー

サイネージプレイヤーは、映像出力のためのデバイスです。ショッピングモールや駅のデジタルサイネージ等でよく利用されており、テレビのような16:9といったアスペクト比だけでなく、出力の解像度を自由に指定できることから、特殊な解像度になる事が多いLEDビジョンでも利用されるようになりました。

弊社では、世界シェアNo1の「Bright Sign(ブライトサイン)」を使用しています。しかし、すでにご利用いただいているサイネージプレイヤーがあれば、そちらを使用することもできます。

LEDビジョンサイネージプレイヤー



サイネージプレイヤー以外のものを出力したい場合


LEDビジョンには、テレビやモニターに出力できるものであれば、何でも表示させることができます。しかし、「出力解像度を指定できる映像送出機器」 以外のものを出力したい場合 、通常のシステムでは正常に映像を出力することができません。

例えば、テレビをLEDビジョンに出力する場合。
テレビの解像度は、フルHD・・・(W)1,920 × (H)1,080や、4K・・・(W)3,840 × (H)2,160といった解像度ですが、LEDビジョンは多くの場合その解像度ではありません。

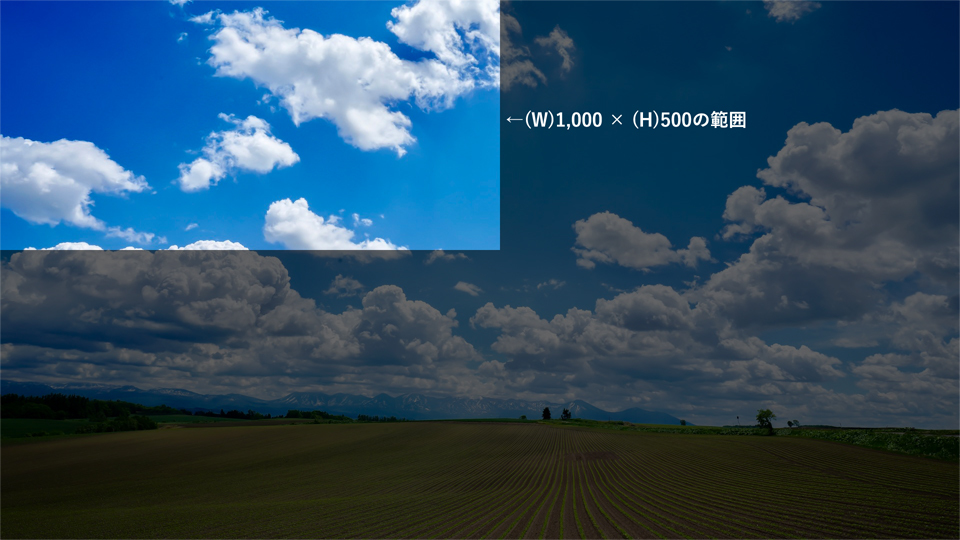

解像度(W)1,000 × (H)500のLEDビジョンに、フルHDの映像を出力した場合は下図のようにトリミングされてしまいます。

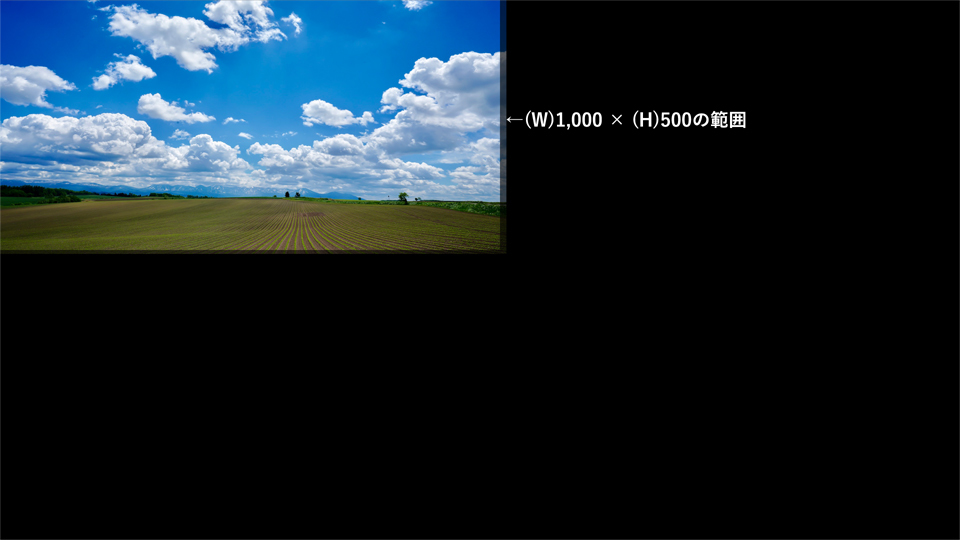

LEDビジョントリミング範囲


フルHD・・・(W)1,920 × (H)1,080を入力しても、LEDビジョンの解像度(W)1,000 × (H)500の範囲しか表示させることができません。コントローラーから出力はされていますが、LEDビジョン側の解像度が足りていないため限定的な表示となっています。


この解像度問題を解決するためには、「スケーラー」が必要です。


スケーラーとは、解像度を調整するデバイスで、LEDビジョンで使用する場合は「映像送出機器」と「LEDビジョンコントローラー」の間に接続します。映像送出機器の解像度を調整して、LEDビジョンコントローラーに出力しなければならないからです。

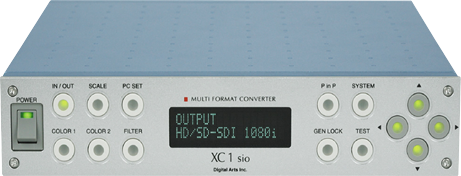

弊社では、株式会社デジタルアーツ社の「XC-1」を使用しています。XC-1は、タテとヨコのスケールを個別に「100%~1%」の段階で指定できるため、特殊な解像度が多いLEDビジョンと相性が良いからです。

スケーラー

※株式会社デジタルアーツ社製「XC-1」

 このスケーラーを使用して下記の調整をすると、

(W)1,920を「53%」 → 1,017 pixels
(H)1,080を「47%」 → 507 pixels

LEDビジョントリミング範囲2


少し余りが出ますが、LEDビジョンに映像全体を表示させることができます。

また、XC-1では、16:9を維持したまま上下に黒帯など、様々な設定が可能です。

4. LEDビジョンの消費電力

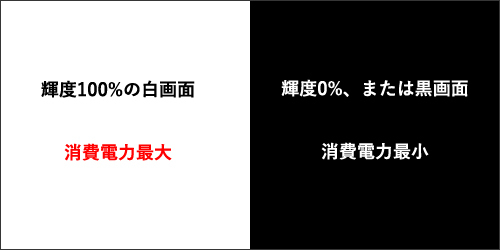

LEDビジョンの消費電力は、画面の明るさによって異なります。白画面はRGBすべてのLED球を点灯させるため消費電力が高く、消灯状態の黒画面は消費電力が少なくなります。運営時の消費電力を試算する場合は、平均消費電力で試算し、平均消費電力は最大消費電力の約3分の1となっています。

LEDビジョンの消費電力



電気代試算

TKシリーズ
平均消費電力 : 240 W / ㎡
電気代単価 : 20円 / kwh
電気代 : 0.24 kw × 20円 = 1㎡あたり4.8円 / 時間

※基本料金や力率計算は含んでいません。
※電気代単価は、契約種別によって異なります。


(W)3,000 mm × (H)2,000 mmのLEDビジョンで、8:00~23:00まで運営する場合は、
面積6㎡ × 運営時間15時間 × 4.8円 = 1日あたり432円
という試算ができます。

5. LEDビジョンの耐用年数

LEDビジョンの耐用年数は、メーカーにより異なりますが、5万~10万時間とされています。しかしこれは、「LEDパネルに実装されているLEDチップ」の耐用年数です。このLEDチップは、5万~10万時間で消灯はしませんが、輝度が半減します。

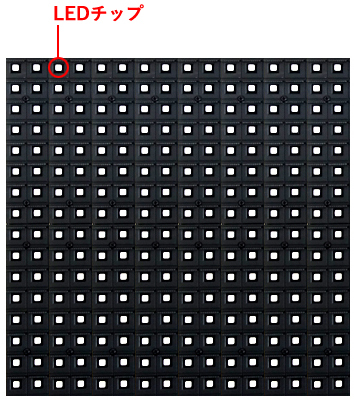

LEDパネル

※LEDパネル

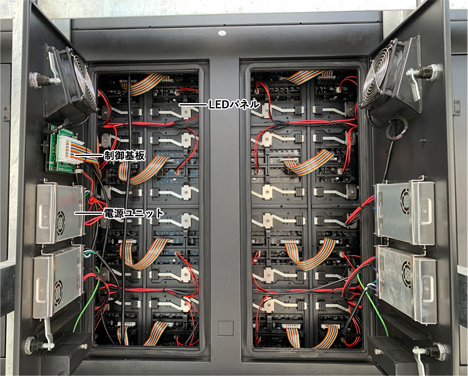

LEDビジョン本体は、大きく分けると「LEDパネル」+「制御基板」+「電源ユニット」の3つで構成されています。これら全てが前述の耐用年数を持っているわけではありませんので、故障があった場合はパーツ交換等を行い、修繕しながら運用していく必要があります。とは言え、頻繁に故障が発生するものではありません。


LEDビジョン背面

※箱型LEDビジョンの背面


なお、税法上の法定耐用年数は、3年または5年に設定されています。
リンク:LEDビジョンの法定耐用年数と耐用年数

6. LEDビジョンの設置方法

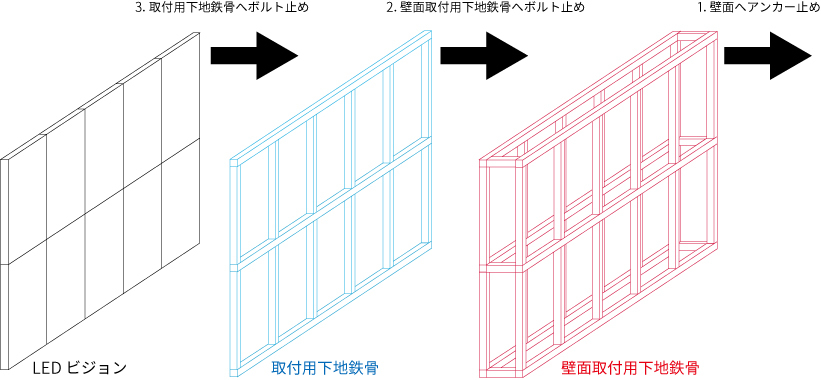

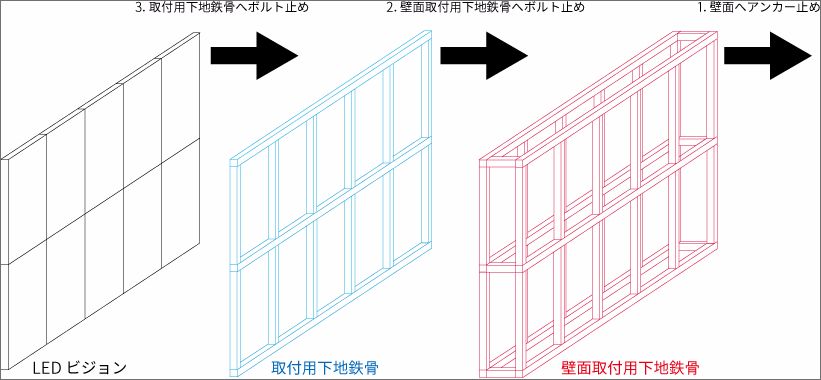

下図は、壁面への取付方法です。
※屋上への取付の場合、「壁面取付用下地鉄骨」を、屋上用の構造にする必要があります。


1.「壁面取付用下地鉄骨」を壁面に取り付けます。
2.「取付用下地鉄骨」を、「壁面取付用下地鉄骨」に取り付けます。
3.「LEDビジョン」を「取付用下地鉄骨」に取り付けます。


工場内で作業ができる場合、工場内で「3」を予め行っておき
現場で、「1」→「2」を行います。

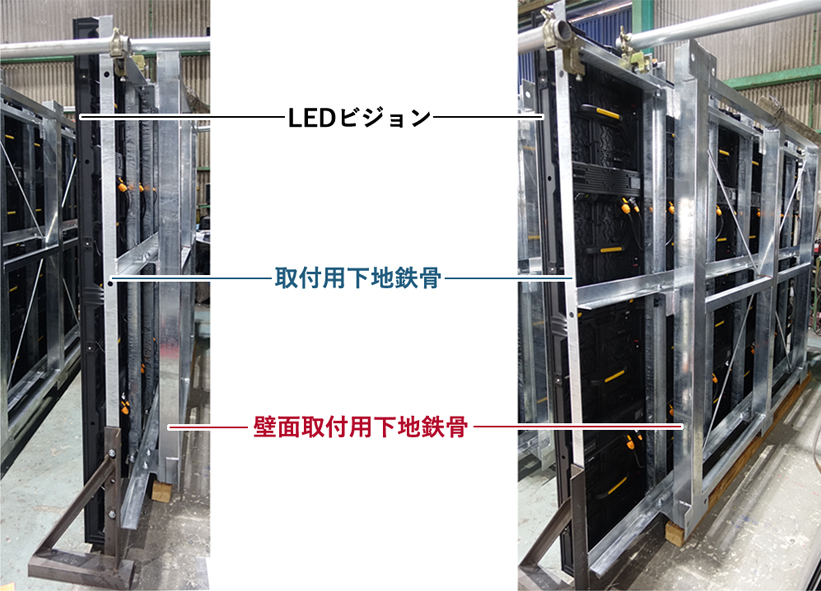

▼上図とは形状が異なりますが、実際の写真です。

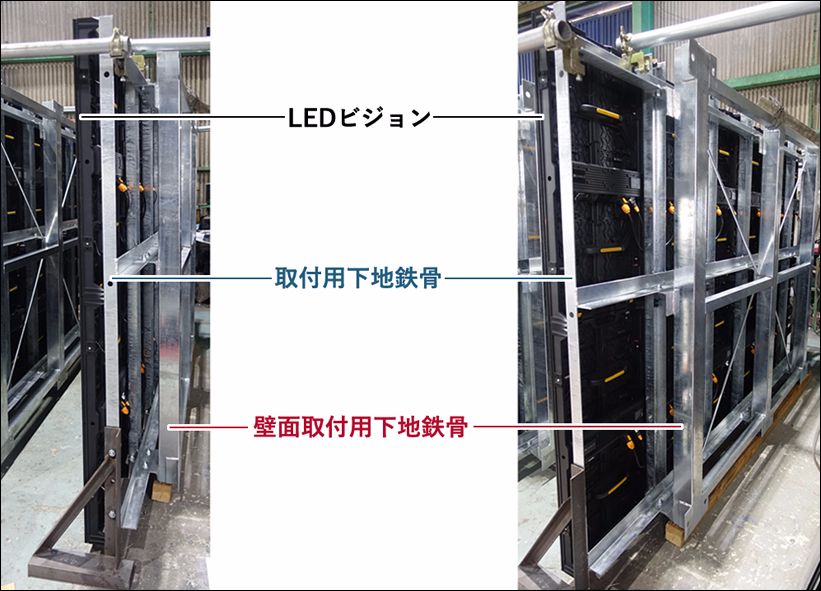

 こちらは工場ですべて組み上げています。
